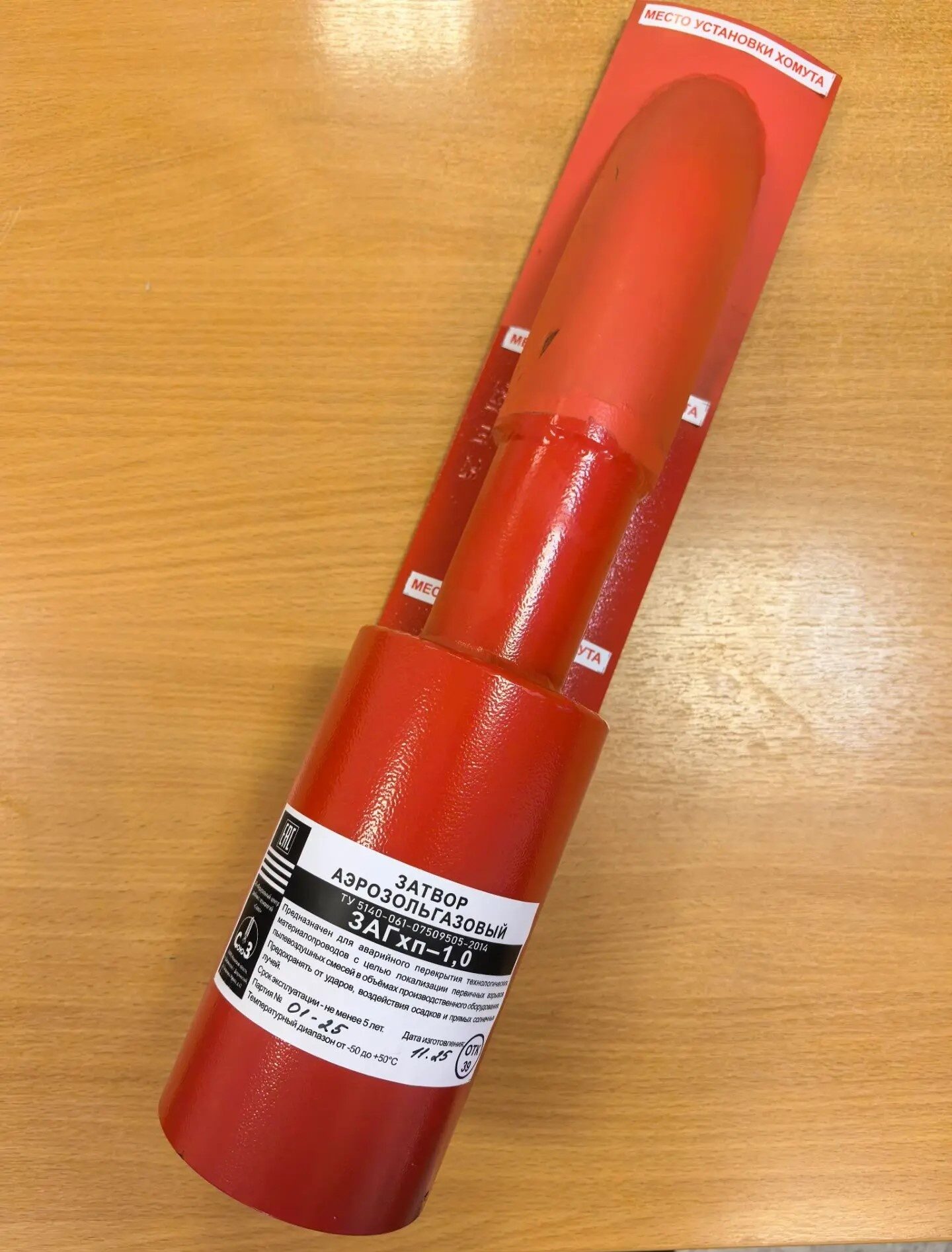

Аэрозольгазовый затвор ЗАГхп-1.0

Описание

Технические характеристики аэрозольгазового затвора

Масса аэрозольобразующего элемента — 1±0,1 кг;
Время работы (истечения аэрозоля) — не менее 5 с;
Параметры электрического сигнала для запуска затвора:
Напряжение (постоянное или переменное) — от 6 до 12 В, 24 В, 36 В;
Сопротивление цепи воспламенителя — от 2,5 Ом до 4,5 Ом;
Ток безотказного срабатывания — 0,4 А;
Длительность импульса тока — не менее 0,1 с;
Безопасный ток при постоянном контроле — не более 0,005 А;
Безопасный ток при периодическом контроле — не более 0,05 А.

Системы взрывоподавления для норий: почему выбирают затвор ЗАГхп-1

Взрыв пыли в нории — одна из самых опасных аварий на элеваторах и зерноперерабатывающих предприятиях. Чтобы предотвратить разрушение оборудования, необходимо вовремя купировать последствия взрыва. Затвор ЗАГхп-1 — это специализированное устройство для экстренной локализации взрывоопасных смесей в трубопроводах.

Преимущества использования ЗАГхп-1:

• Мгновенная реакция: автоматическое срабатывание при фиксации скачка давления.
• Эффективное подавление: подача огнетушащего аэрозоля под высоким давлением навстречу взрывной волне.
• Защита активов: предотвращение распространения пламени и сохранение целостности нории.

Установка системы взрывозащиты на базе ЗАГхп-1 позволяет не только обезопасить персонал, но и избежать дорогостоящего ремонта оборудования после аварийных инцидентов.

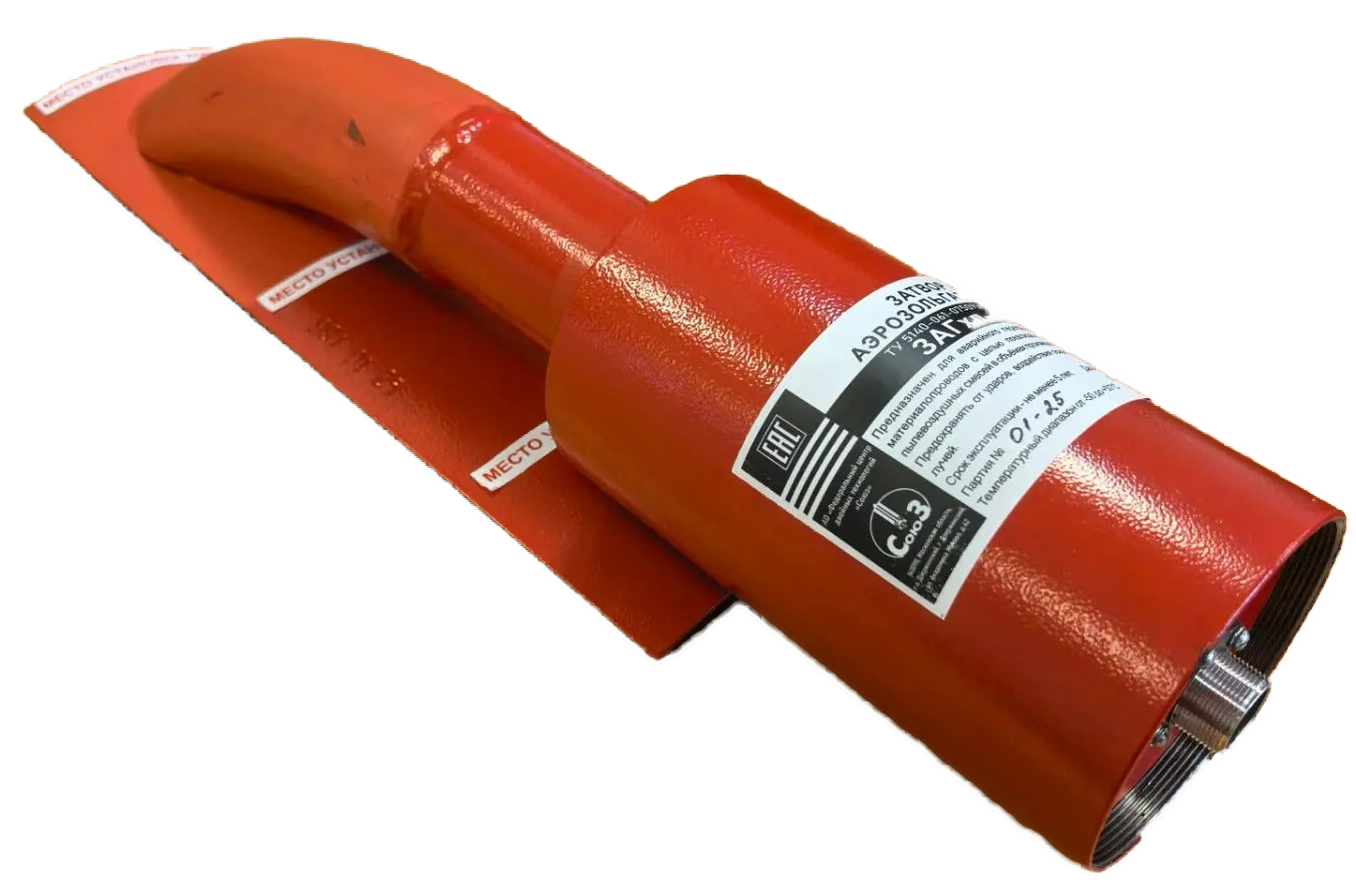

Конструктивные особенности

В основе устройства лежит прочный металлический корпус, внутри которого размещен аэрозольобразующий заряд. Запуск системы осуществляется с помощью встроенного электровоспламенителя. Для интеграции с автоматическими системами управления предусмотрены стандартные ножевые разъемы, обеспечивающие надежное соединение с контактами инициатора.

Выходной тракт устройства спроектирован для эффективного распределения потока:

• Сопловой блок: отвечает за направленный выброс рабочего состава.
• Газовод: соединяет сопловой блок с монтажной плитой.
• Мембрана: гарантирует герметичность системы со стороны трубопровода до момента активации.

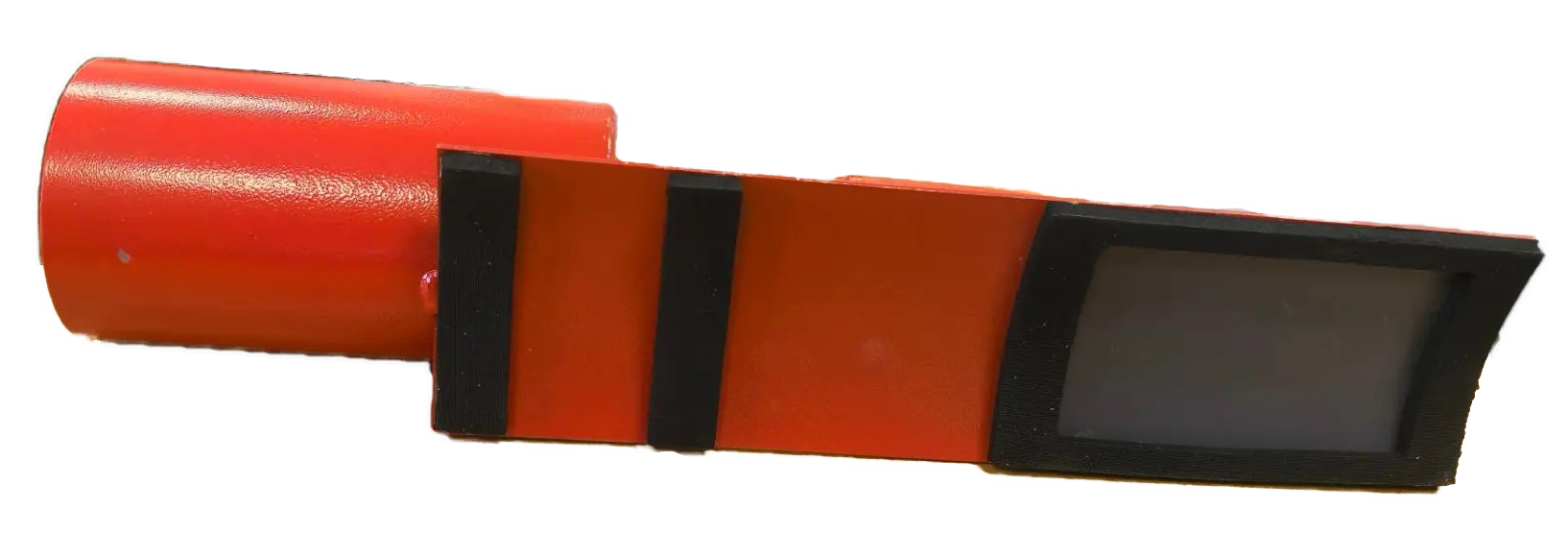

Монтаж и принцип активации

Установка затвора ЗАГхп–1,0 производится непосредственно на стенку трубопровода. Для этого в трубе предварительно вырезается технологическое окно размером 124х74 мм.

Ключевые этапы работы:

1. Защита: До момента срабатывания проем закрыт специальной защитной заслонкой, которая предотвращает попадание транспортируемого продукта внутрь сопловой части.
2. Активация: При подаче электрического импульса энергия аэрозольгазового потока выбивает заслонку внутрь трубы, мгновенно открывая путь для выброса рабочего состава.
3. Герметизация: Для обеспечения плотного прилегания устройства к поверхности трубы и исключения утечек по периметру монтажной плиты используется износостойкая резиновая уплотнительная прокладка.

Принцип действия системы подавления взрыва

Работа системы основана на мгновенной реакции на угрозу и создании активного барьера. Процесс локализации взрыва происходит в несколько этапов:

1. Обнаружение и активация: При первых признаках взрыва высокочувствительный датчик мгновенно фиксирует изменение давления и посылает сигнал на активацию защитного затвора.
2. Создание защитного барьера: Система осуществляет выброс аэрозоля под высоким давлением. Мощная струя создает плотный барьер, который эффективно гасит ударную волну, опережающую фронт пламени.
3. Эффективность подавления: Благодаря высокой кинетической энергии (в 10 раз превышающей энергию взрыва в трубах диаметром 0,3 м), система мгновенно купирует процесс распространения пламени.
4. Предотвращение вторичных возгораний: После первичного подавления аэрозоль заполняет внутренний объем оборудования, вытесняя кислород и исключая риск повторного воспламенения.
5. Безопасный сброс: Через открывшийся проем происходит вывод опасных газов и продуктов горения, что минимизирует разрушительное воздействие на конструкцию оборудования.

Компания ZEO-VRN предлагает купить затвор аэрозольгазовый загхп 1.0 цена которого выгодная. Приобретая затвор у нас вы получаете ряд преимуществ:

• Компактность
• Низкая инерционность
• Защита трубопровода от скачков давления
• Легкий монтаж на трубы любого профиля
• Потребление минимум электроэнергии
