Самотек без электричества: как правильно рассчитать углы для надежного движения зерна

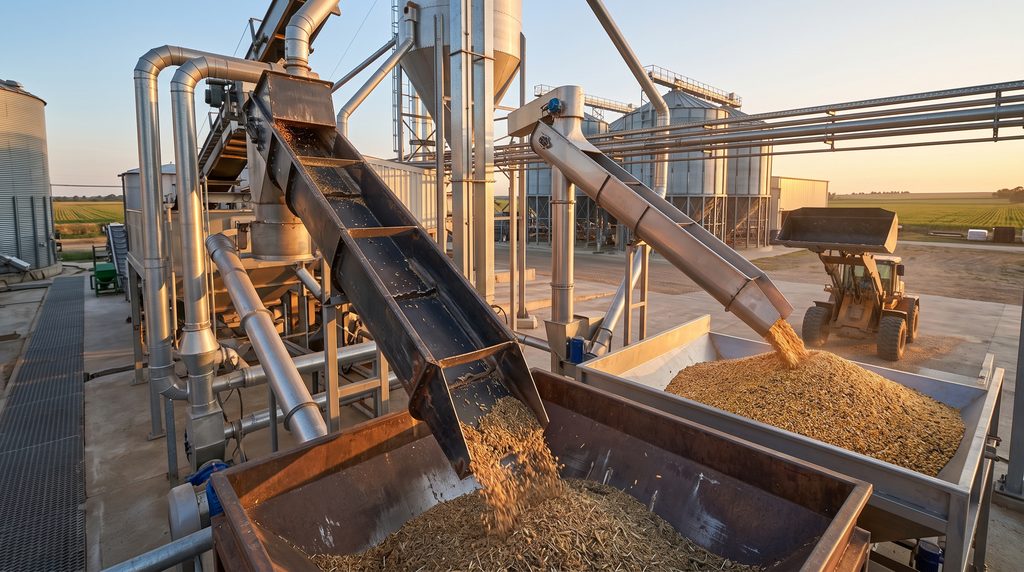

Движение зерна внутри элеватора далеко не всегда требует двигателей и конвейеров. Довольно часто применяют самотечную схему — масса просто ссыпается вниз под своим весом. Но чтобы такая система работала без остановок и пыления, уклоны труб нужно считать заранее. Разберем, что влияет на перемещение и где чаще всего допускают ошибки при монтаже.

Почему угол наклона важен

Зерно — материал непростой. У него есть плотность, влажность, и оно по-разному трется о стенки. Если наклонить трубу слабо — продукт перестанет скользить и встанет пробкой. Если же сделать слишком круто — металл быстро износится, зерновки побьются и поднимется пыль. Поток должен идти без рывков и с нормальной скоростью.

Здесь важен угол естественного откоса. Так называют уклон, при котором насыпанная масса еще держится горкой и не осыпается. Чтобы продукт хорошо двигался, наклон должен быть больше этой величины.

Минимальный уклон — как сделать расчет

Начинают с таких значений, а потом уже меняют под конкретный объект. Для сухой пшеницы и ячменя — это 36-40°C. Кукуруза и бобовые идут полегче — 34-37°C. Если сырье влажное или засоренное, нужно добавить еще 5-7°C.

На практике всегда закладывают запас 3-5°C. Если получилось по расчету 38°C — можно ставить трубу под 42-45°C.

Материал стенок тоже важен. По черной стали продукт идет хуже, чем по нержавейке. Сварные швы и неровности внутри тоже добавляют сопротивление.

В чем особенности сложных участков

Прямая наклонная труба — это самый простой случай. Но на реальном элеваторе трасса всегда с поворотами, переходами диаметров и задвижками.

Важные моменты, которые учитывают при расчете таких мест:

• Колена и отводы. Здесь продукт бьется о стенку и теряет скорость. После каждого поворота следующий участок нужно наклонять сильнее, иначе в этом месте образуется застой.
• Переходы. Когда труба сужается — поток замедляется и появляется пробка. Переход нужно делать плавным, под углом не больше 15-20°C.
• Задвижки и клапаны. Любое препятствие создает завихрения. Перед задвижкой нужен хороший уклон, чтобы масса проскакивала этот узел без задержки.

Если подача идет сразу из нескольких точек, нужно продумать, как потоки встретятся. Они не должны гасить друг друга.

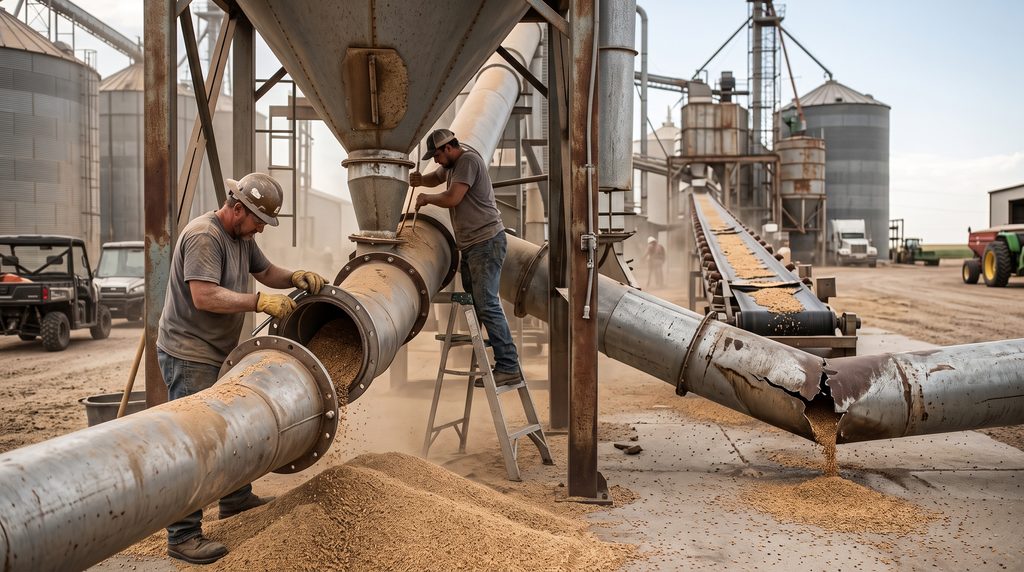

Что будет, если проигнорировать расчеты

Последствия почти всегда выходят в деньги:

1. Если зерно встало в трубе, ее придется разбирать или прочищать. В разгар сезона — это простой и прямые убытки.
2. При быстром движении зерновки бьются о выступы и трескаются — это потеря качества и снижение закупочной цены.
3. Зерно работает как абразив. Постоянный ремонт обходится дороже, чем один раз сделать нормальный проект.

Поэтому перед монтажом специалисты проверяют общую высоту перепада и каждый участок трассы по отдельности.

Вопросы и ответы

Какая минимальная высота нужна для самотека?

Все зависит от того, насколько длинная труба по горизонтали. Чем длиннее, тем выше должна быть точка загрузки. На типовом элеваторе перепад по вертикали обычно не меньше 3-4 метров на коротких участках.

Почему зерно застревает даже при большом уклоне?

Причин несколько — это высокая влажность, налипшая на стенки пыль, заусенцы на сварных швах или резкий переход диаметра. Еще застревание случается после крутых поворотов — там поток теряет инерцию.

Влияет ли культура на угол наклона?

Конечно. Семечка подсолнечника легкая и парусная, для нее углы делают больше. Горох или соя скользят хорошо. Если линия универсальная, ее считают по самой капризной культуре.

Нужно ли учитывать температуру зерна?

Напрямую нет, но косвенно да. Теплое зерно после сушилки часто имеет влажную поверхность, а это увеличивает трение. Перепад температур вызывает конденсат на стенках, к нему быстрее прилипает пыль. Поэтому после сушки уклон всегда делают с запасом.
